KTC143矿用工作面及皮带运输通信控制系统说明书
KTC143矿用工作面及皮带运输通信控制系统

产品用途

      KTC143矿用工作面及皮带运输监控系统主要用于煤矿井下工作面刮板运输机、转载机、破碎机、乳化液泵站、喷雾泵站的监控,以及顺槽皮带、大巷皮带、主井皮带、上仓皮带及地面生产运输系统的控制。

产品特点

●  系统可以实现从综采工作面至地面整个输煤系统的整体监控。
●  系统底层设备间采用CAN总线通信,保证了控制的实时性、可靠性和可扩展性。
●  系统底层设备的主控机采用可编程控制原理,可以满足现场的各种控制要求。
●  系统的上层通信采用以太环网,满足数据、视频和音频的传输。
●  系统配有井下防爆摄像机,可以对输煤系统关键点进行视频监控。
●  系统可以设置井下操作站,实现对多条皮带进行集中控制、视频监视等。
●  系统可以自行组成环网,也可以接入井下现有的环网之内。
●  系统带有应急广播功能,可以直接从调度室对整个输煤系统进行紧急广播。
●  整套系统可以实现对煤矿井下输煤系统的远程控制、视频监控、通话。减少皮带司机的工作量,实现一人看管多条皮带。
●  整套系统可以无缝接入全矿井综合自动化,同时也为数字矿山提供了丰富的接口。

功能:
●  实现对各种皮带的远控、自动和手动控制;
●  实现对刮板机、转载机、破碎机的顺序控制、状态检测、连锁控制、手动控制;
●  实现整个工作面的急停闭锁、语音通信和喊话功能;
●  实现对乳化液泵站启停控制、运行优先级循环、电子卸载控制和泵站状态的监测;实现对喷雾泵的启停控制、泵站的状态检测;液箱液位的检测与控制;增压泵的控制等;
●  采集采煤机、支架的信息,进行集中显示和数据上传;
●  沿线电话可以接入井下电话网络,实现与外网、无线的互打互通与紧急广播;
●  通过井下防爆摄像机可以采集皮带机头、皮带搭接点、工作面的工作状态,可以在井下操作站上进行监控,同时视频也可上传至调度室。



产品参数

项目 技术参数
工作电源 AC127V
井下控制主机 KXH18矿用本安型可编程控制器(高端)
KXJ127(A)矿用隔爆兼本安型可编程控制器(低端)
井下数据、操作中心 KXJ127矿用隔爆兼本安型控制器
地面上位机 研华工控机
控制对象 变频刮板运输机、福伊特耦合器刮板机、变频转载机、破碎机、限矩型带式输送机、
调速型带式输送机、变频型带式输送机、福伊特耦合器带式输送机等。
系统主要组成设备:
序号 实物照片 型号 名称 功能简述
1 KXJ127 矿用隔爆兼本质安全型控制器 KTC143矿用工作面及皮带运输通信控制系统的信息中心,用于数据显示和上传
2 FHJ5 矿用本安型键盘 配接KXJ127矿用隔爆兼本质安全型控制器, 提供键盘及触摸鼠标输入功能
3   KXH18 矿用本安型可编程控制器 KTC143矿用工作面及皮带运输通信控制系统的主机(高端)
4 KXH16 矿用本安型可编程控制器 KHP257煤矿用带式输送机保护装置和KTC133矿用工作面通信控制装置的主机
5 KXJ127(A) 矿用隔爆兼本安型可编程控制器 KTC143矿用工作面及皮带运输通信控制系统的主机(低端)
6 KXJ1 矿用隔爆兼本质安全型可编程控制箱 可配置ABB或西门子PLC
7 DXJ127/16 矿用隔爆兼本质安全型电源箱 KXH18、KXH16可编程控制器的供电电源
8 DXJ127/18 矿用隔爆兼本安型直流电源箱 系统中继电源,单路供电电源:DC 18V
9 DXJ0.28/16 矿用隔爆兼本质安全型直流电源 传感器供电电源,单路供电电源:DC 16V
10   KXH18 矿用本安型报警控制器 KTK16、KTT3扩音电话的语音报警控制
11 KXH18(A) 矿用本安型控制器 工作面变频三机控制系统的控制分站
12 KXH18(B) 矿用本安型控制器 工作面变频三机控制系统的通信分站
13 KXH18(C) 矿用本安型启停控制箱 就地手动启停控制设备
14 KXH18(D) 矿用本安型电话控制器 KTK16、KTT3扩音电话的调度通话、紧急广播控制
15 KXH18(E) 矿用本安型控制器 远程启停控制设备
16 CW16 矿用本安型温度巡检器 16路PT100铂电阻温度检测
17 KTA18 矿用本安型信号耦合器 系统的中继
18   KZC127 矿用隔爆兼本安型信号转换器 远程本安信号和非安信号之间的相互转换
19 KZC18(A) 矿用本安型信号转换器 电流信号转换器
20 KJU16 矿用本安型I/O扩展器 远程扩展本安型输入输出接口
21 KXH0.09/16 矿用本质安全型控制器 远程扩展本安型输入输出接口
22 JXJ0.05/127 矿用隔爆兼本质安全型变换箱 远程扩展非安型输入输出接口
23 KHJ18(A) 矿用本安型拉绳急停闭锁开关 胶带机沿线急停闭锁,CAN通信控制,通过拉动钢丝绳实现闭锁
24 KHJ0.3/24 矿用本质安全型急停闭锁开关 胶带机沿线急停闭锁,通过拉动钢丝绳实现闭锁,无需电源
25 KHJ16 矿用本安型拉绳急停闭锁开关 皮带沿线拉绳急停闭锁开关
26 KHJ16 矿用本安型急停闭锁开关 工作面沿线急停闭锁开关

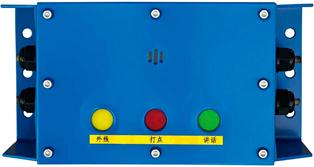

27   KTK16 矿用本安型扩音电话 井下扩音电话,不带闭锁功能
28 KTK16(A) 矿用本安型拉绳急停扩音电话 皮带机尾扩音电话,带拉绳闭锁功能、连锁输出功能
29 KTK16(B) 矿用本安型拉绳急停扩音电话 皮带沿线扩音电话,带拉绳闭锁功能
30 KTK16(C) 矿用本安型急停扩音电话 工作面扩音电话,带闭锁功能,可远程控制刮板机、破碎机、转载机等设备
31   KTK16(D) 矿用本安型急停扩音电话 工作面沿线扩音电话,带闭锁功能
32   KJ397-J 矿用隔爆兼本安型千兆网交换机 井下千兆网交换机
33 KBA151 矿用隔爆兼本安摄像机 高清百万像素网络摄像机
34 GSH10 速度传感器 皮带运行速度监测
35 GUJ19 堆煤传感器 皮带堆煤监测
36 GEJ20 矿用胶带跑偏传感器 皮带跑偏监测
37 GQL0.1 矿用烟雾传感器 皮带烟雾监测
38 GWD80 矿用温度传感器 皮带温度监测
39   不锈钢铠装八芯接插电缆 皮带、工作面沿线接插电缆

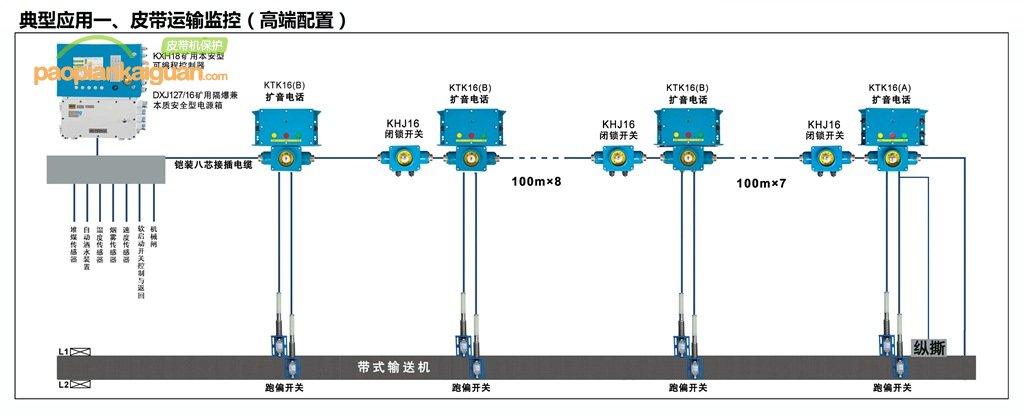

典型应用一、皮带运输监控(高端配置)
适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,用于带式输送机的电气控制、监测和综合保护。

特点:
 ●  核心控制单元:KXH18矿用本安型可编程控制器;
●  控制模式:现场可编程+可设置;
●  内含16套典型应用程序;
●  用一台主机可控制多条皮带;
●  输入、输出接口可扩展;
●  输入输出口可调整映射端口;
●  语音报警内容可设置;
●  自动计算系统需要的充电电流;
●  10.4'彩色动画显示;
●  通信接口:5路RS485+4路CAN。
基本配置:
●  KXH18矿用本安型可编程控制器
●  DXJ127/16矿用隔爆兼本质安全型电源箱
●  KJU16矿用本安型I/O扩展器
●  JXJ0.05/127矿用隔爆兼本质安全型变换箱
●  KHJ16矿用本安型拉绳急停闭锁开关
●  KTK16(A)矿用本安型拉绳急停扩音电话
●  KTK16(B)矿用本安型拉绳急停扩音电话
●  多种矿用传感器
●  不锈钢铠装八芯接插电缆

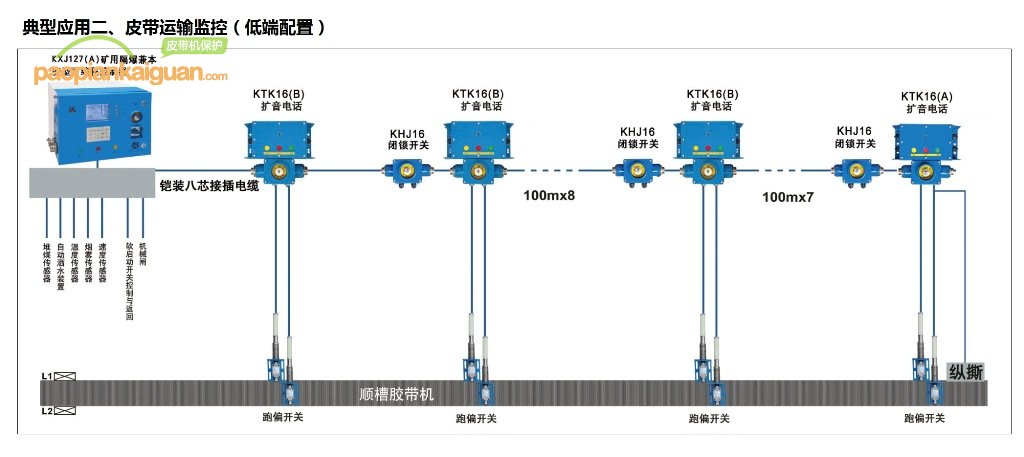

典型应用二、皮带运输监控(低端配置)

适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,用于带式输送机的电气控制、监测和综合保护。


特点:
●  核心控制单元:KXJ127(A)矿用隔爆兼本安型可编程控制器;
●  控制模式:现场可编程+可设置;
●  具有完全手动功能,且与沿线急停闭锁实现连锁;
●  输入、输出接口可扩展;
●  语音报警内容可设置;
●  5.7'单色显示;
●  通信接口:2路RS485+3路CAN+1路以太网。

基本配置:
●  KXJ127(A)矿用隔爆兼本安型可编程控制器
●  KJU16矿用本安型I/O扩展器
●  JXJ0.05/127矿用隔爆兼本质安全型变换箱
●  KHJ16矿用本安型拉绳急停闭锁开关
●  KTK16(A)矿用本安型拉绳急停扩音电话
●  KTK16(B)矿用本安型拉绳急停扩音电话
●  多种矿用传感器
●  不锈钢铠装八芯接插电缆

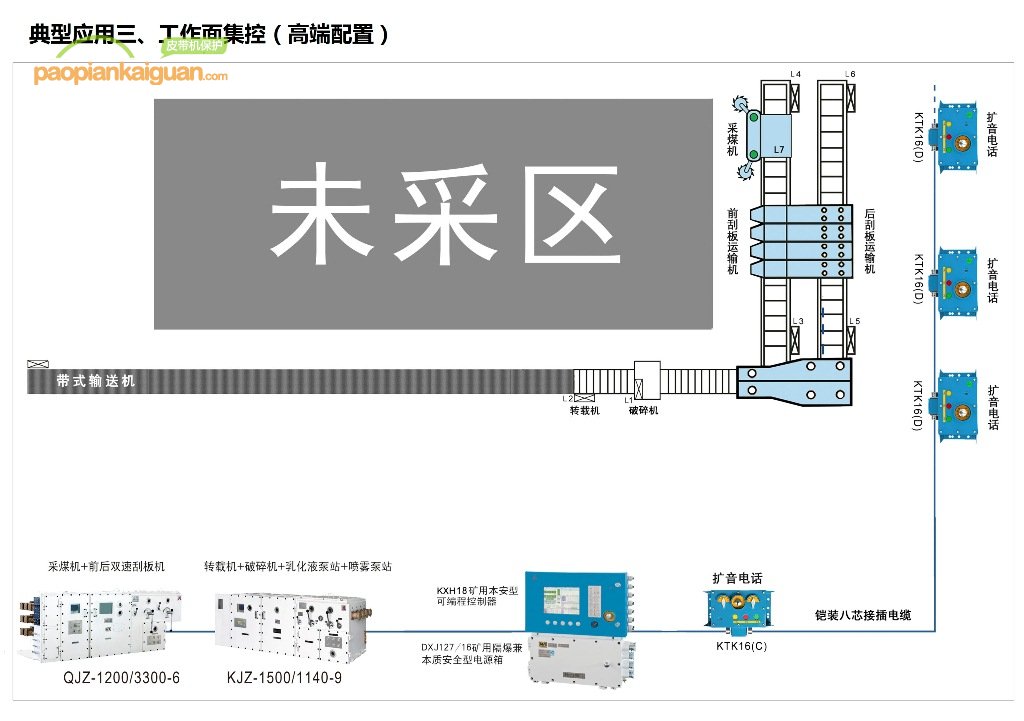

典型应用三、工作面集控(高端配置)

适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,用于工作面的保护、控制、沿线通话、状态显示及语音报警等。

特点:
●  核心控制单元:KXH18矿用本安型可编程控制器;
●  控制模式:现场可编程+可设置;
●  用一台主机可同时控制工作面设备和顺槽皮带;
●  输入、输出接口可扩展;
●  语音报警内容可设置;
●  自动计算系统需要的充电电流;
●  10.4'彩色动画显示;
●  通信接口:5路RS485+4路CAN。

基本配置:
●  KXH18矿用本安型可编程控制器
●  DXJ127/16矿用隔爆兼本质安全型电源箱
●  KJU16矿用本安型I/O扩展器
●  KHJ16矿用本安型急停闭锁开关
●  KTK16(C)矿用本安型急停扩音电话
●  KTK16(D)矿用本安型急停扩音电话
●  不锈钢铠装八芯接插电缆

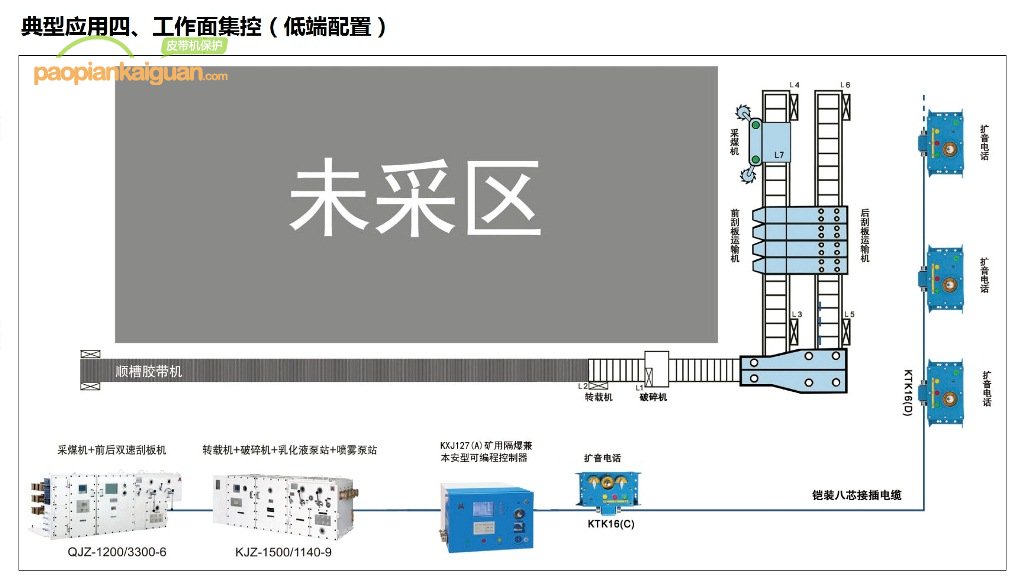

典型应用四、工作面集控(低端配置)

适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,用于工作面设备的保护、控制、沿线通话、状态显示及语音报警等。


特点:
●  核心控制单元:KXJ127(A)矿用隔爆兼本安型可编程控制器;
●  控制模式:现场可编程+可设置;
●  具有完全手动功能,且与沿线急停闭锁实现连锁;
●  输入、输出接口可扩展;
●  语音报警内容可设置;
●  5.7'单色显示;
●  通信接口:2路RS485+3路CAN+1路以太网。

基本配置:
●  KXJ127(A)矿用隔爆兼本安型可编程控制器
●  KJU16矿用本安型I/O扩展器
●  KHJ16矿用本安型急停闭锁开关
●  KTK16(C)矿用本安型急停扩音电话
●  KTK16(D)矿用本安型急停扩音电话
●  不锈钢铠装八芯接插电缆

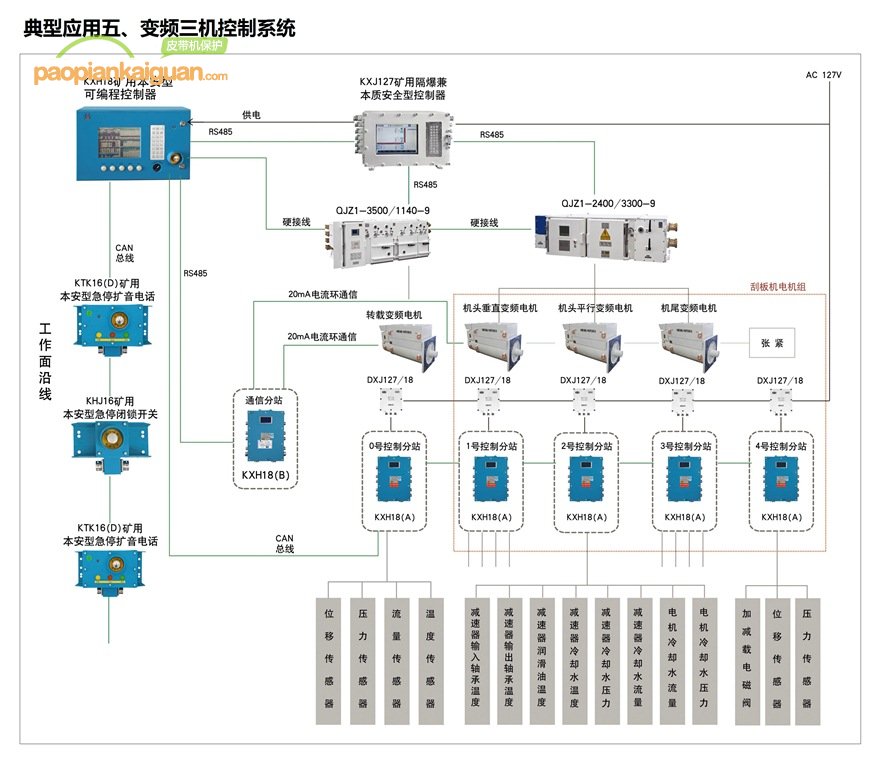

典型应用五、变频三机控制系统

      变频三机控制系统用于大型煤矿井下综采工作面刮板运输机的张紧、启停、功率平衡及自动调速,转载机和破碎机的起停以及三机状态检测和保护等。控制系统针对德国保越变频电机进行设计,在稳定性、实时性等方面得到保证。
      保越变频电机是具有国际先进水平的一体式变频电机,由德国保越电机公司生产,将变频器与电动机科学的整合在一起,具有体积小、功率大、可靠性高、漏电流小等众多优点。新型变频刮板运输机使用3台1200kW/3300V保越变频电机进行驱动,满足了大型刮板运输机的负载需求,并且为刮板运输机的自动化控制创造了条件。
      控制系统采用32位处理器技术和CAN总线技术,提高了控制的实时性;采用20mA电流环与保越变频电机通信;采用组态技术显示变频电机的各项参数,并实现数据上传功能;控制装置配备了电机冷却系统的保护功能,保证电机运行安全。
设备组成:
      变频三机控制系统是由KXH18矿用本安型可编程控制器、KXJ127矿用隔爆兼本安型控制器、KXH18(A)矿用本安型控制器、KXH18(B)矿用本安型控制器、KTK16(C)矿用本安型急停扩音电话、KTK16(D)矿用本安型急停扩音电话、DXJ127/18矿用隔爆兼本安型直流电源及各种配件组成,与外部保护用传感器共同使用实现控制功能。

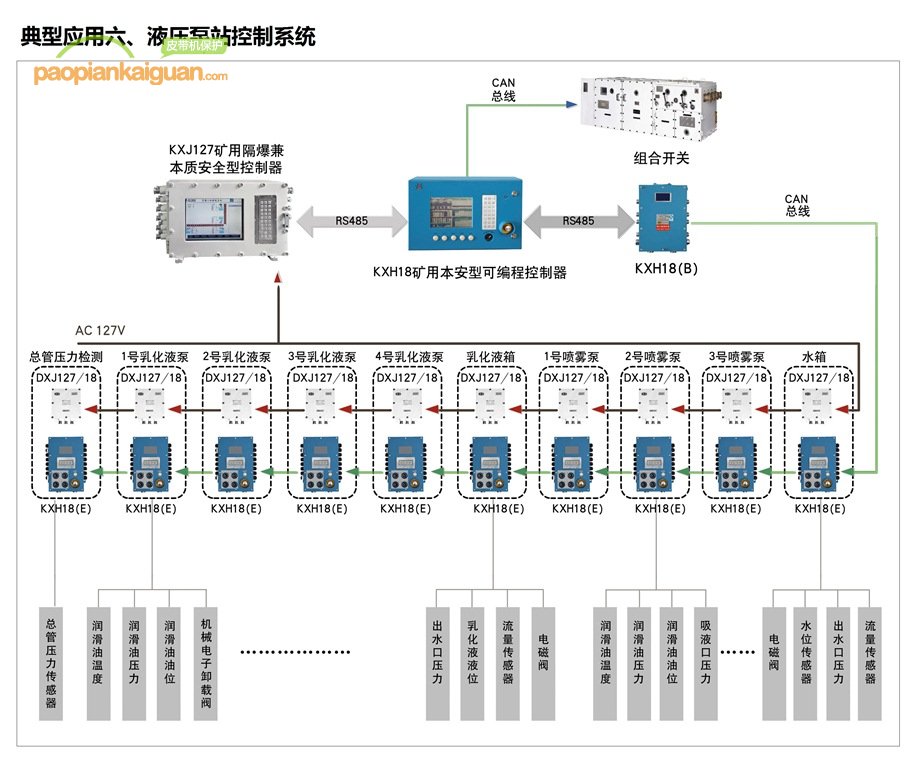

典型应用四、液压泵站控制系统

      液压泵站控制系统主要用于监控综采工作面的乳化液泵、清水泵、液箱和水箱的状态参数,对泵站实现联机或就地控制。控制系统的主要功能有泵站的启停、乳化液泵的自动卸载、泵的优先级循环运行控制、液箱、水箱液位的自动控制以及泵站的润滑油温度、电机温度、液位、压力、乳化液浓度等设备参数的监测和保护。
主要功能:
●  运行时间均衡:记录单台泵运行时间,根据设定的循环开停策略,自动切换各泵的优先级,使各泵在某优先级下运行时间大致相等。
●  就地控制:每台控制器均设置“自动/手动切换”、“就地启停”按钮。
●  智能保护:通过传感器测量压力、温度、液位等数据,对泵站系统进行保护。
●  现场可编程:PLC设计,可在现场进行二次编程,并进行编译运行。
●  现场可设置:现场可进行输入输出重定义、控制流程参数化设置。
特点:
●  丰富的模拟量传感器接口,能获得更多的泵站数据;
●  比进口设备更加友好的用户界面,并且接受用户定制;
●  完善的自动控制功能,设置参数齐全,功能完备;
●  与组合开关无缝对接,采用统一的总线连接方式,稳定可靠;
●  高度自动化,提供数据接口,符合数字矿山的基本需求。

设备组成:
      液压泵站控制系统主要由KXH18矿用本安型可编程控制器、KXJ127矿用隔爆兼本安型控制器、KXH18(B)矿用本安型控制器、KXH18(E)矿用本安型控制器、DXJ127/18矿用隔爆兼本安型直流电源组成,配合外部压力传感器、温度传感器等探测设备以及机械电子卸载阀、组合开关等执行设备,共同实现泵站的运行控制和保护。
