JYB/ID-A胶带输送机综合保护仪(地址编码型)

用途:本产品由综合保护仪(简称主机)和分机，信号中继器及配有地址编码终端器的保护装置组成。系统网络采用CAN总线制结构，双绞线或光缆连接RS485通信方式传输信号。超长距离的信号传输可选用新型的级联式(CWDM)光缆传输方式。使信号传输距离达到几百公里的要求。主机能自动对系统进行不间断的检测，集中控制显示胶带机的运行状态，它将胶带机各个位置的跑偏、事故，打滑、堵塞等检测装置，以地址码方式命名，当各种信号开关动作时，监控机能直接显示准确的故障种类、地址，代号。并向输煤程控系统提供15种类型保护装置开关量继电器信号。

技术参数
工作电压：220V／AC
地址码容量：9999
输出接点容量：220V／5A
通讯距离：≥100公里
防护等级：IP65
可控胶带机数量：100台
显示故障种类：15
输出接点：一开一闭15组
通讯接口：RS485(MODBUS协议)
功耗：65W
设备描述:本装置的控制核心是PLC可编程序控制器，它采用扫描的工作方式，接受RS485通讯总线送来的现场各种保护装置终端信号，经放大、译码、逻辑分析后将其运行状态显示在液晶屏上（选配）。本机具有自检功能，如果系统中线路或元件发生故障均能告警并显示出来。JYB／ID应用软件;安装;调试简单，预留接口，方便升级。可控制9999个点位，容量大抗干扰能力强，可靠性高.只用l根6芯电缆连接整个系统，因此大大减少了PLC点数和电缆用量.该监控主机编码控制器能准确判断显示各种故障、地址、名称和代号，因此缩短了排除故障和停机时间，单机通讯距离半径达1200米。传感器监控数超过256个时需加装信号放大器和控制分机。


监控机面板符号说明
　　液晶显示可配6．5寸高亮背光显示屏，动态显示以下内容：
胶带机号、地址编号、状态报警、正常运行、动态显示各地址状态。
故障灯：当出现通讯故障时、该灯亮。
设定键：设参数，先按设定键进入参数设定程序。
增减数键：设定或查看参数。
切换键：用于显示或设定下一参数。
确认键：调整参数后，确认参数存入。
启动／停止键：用于启动主机或停止。
复位键：当出现不可排除故障时可按该键进行系统复位。
通讯灯：指示目前系统通讯状态。
停止灯：停止通讯。

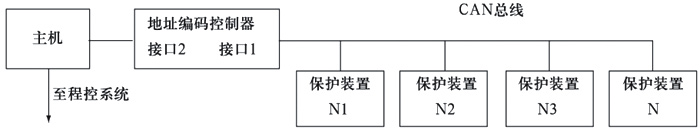

系统图

系统结构可靠性措施：
　　为了适应皮带输送机现场面临的极限温度、湿度、灰尘、腐蚀性气体、风、雪、雨、雷电等恶劣因素，提高系统运行可靠性，系统数据信号线采用RS485平衡发送和差分接收，因此抑制共摸干扰能力。如任何终端出现不通讯或断线故障，仅提供报警，不会使系统运行停止，出现报警时，应即时根据面板
提示内容做相应处理。
　　电源在传输过程中，如受干扰出现短时过电压，系统保护动作使之不会对通讯终端造成损坏，通讯仍然可靠进行，但线缆，应穿钢管后敷设在不易损毁的地方。
　　系统具有耐3000V静电干扰能力，一般的保护动作也不会造成系统软硬件故障，通讯电缆线屏蔽层要保证单端接地，减少各种干扰。
　　系统接地要单独接地，接地电阻小于4欧姆，若外界不能满足该条件，则可能造成系统保护不完全，出现意外故障。
　　该机地址通讯系统，采用工业级芯片CPU和先进的集成电路设计而成，在现场使用时抗干扰能力强，可靠性高，而且终端器具有自动故障处理和自动恢复能力，保证系统的高性能和免维护性。
　　在正常条件下，系统无需维护，若在运行中出现报警，请检查报警提示的部位联线及终端信号电缆的联接，并运行测试程序测试终端情况。

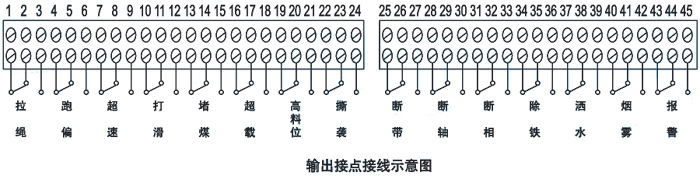

安装与接线图
